主要參數

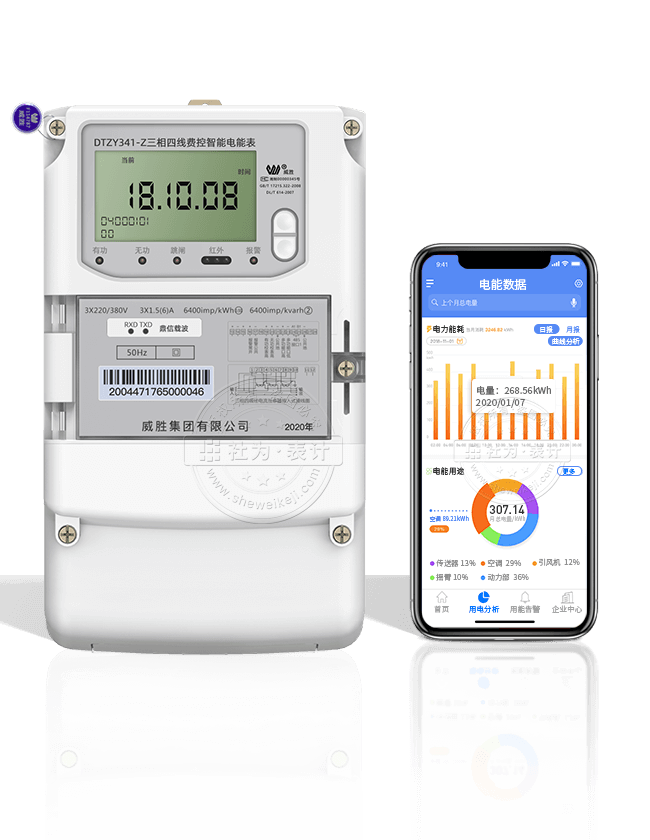

產品型號三相四線電表

中間商價2200

電壓規格3×220/380V、 3×57.7/100V

電流規格1.5(6)A 、10(100)A 、5(60)A

精度等級1級

頻率50Hz±2.5Hz

接線方式三相四線

主要功能

計量功能可計量有功、無功、正向有功、反向有功、正向無功、反向無功、四象限無功等電量。

參數監測可監測各相電壓、電流實時值，可監測三相總及A、B、C各相有功功率、 無功功率、功率因數、相角、相位等實時參數。

分時計量分時計量正反向有功電量、四象限無功電量及最大需量。

數據儲存分時計量有功、無功電量，可存儲12個月歷史電量數據。

防竊電功能具有開蓋、失壓、失流、斷相、電流不平衡、掉電、清零、逆相序、反向電量計入正向電量等事件記錄功能，防止用戶非法取掉或截斷電壓、電流接線；監測電表運行狀態。

負荷曲線功能具有6類數據記錄負荷曲線功能；可在電壓、電流、頻率、功率及功率方向、功率因素、總有無功電量、四象限無功電量、當前需量等數據中任意選擇繪制曲線圖。

通訊功能RS485通訊口和載波通訊接口抄表，配合抄表系統，可抄讀電表的各項電量數據。并支持DL/T645-2007通訊規約。

費控功能采用RS-485和載波電力線進行數據通信；不帶IC卡口，支持通信遠程拉合閘。 Ⅰ 可通過遠程對電能表進行遠程拉、合閘控制和時段等參數設置，進而對用戶的用電實施遠程管理。 Ⅱ 能實現自動扣費繳費的功能和欠費跳閘等功能，當電表的電費不足時可以通過遠程報警，沒有電費時通過遠程跳閘停電，操作管理十分方便。

顯示功能大屏幕，寬視角液晶顯示，具備豐富的狀態指示和漢字提示符，帶背光；可顯示最近3月的每月電量數據。

技術參數

有功脈沖常數6400imp

參比頻率50Hz

電壓工作范圍±20%Un

時鐘誤差≤0.5s/d

時鐘頻率1Hz

平均無故障時間≧6×104h

功耗≤2W，6VA

環境溫度（-25～+60)℃

極限溫度（-40～+70)℃

產品設計壽命＞10年

后備電池壽命≥3年

電量脈沖寬度(80±5)ms

電量脈沖電壓DC(5～24)V

單機凈重約3kg

外形布局

顯示液晶顯示

電流反向報警指示有

電能脈沖閃爍燈有

有功脈沖閃爍燈有

無功脈沖閃爍燈有

光通訊接口無

遠紅外通訊接口有

按鍵數量2個

電表本體帶簡易接線圖有

外觀尺寸290mm×170mm×85mm
