單相電能表是指單相兩線有功電能表，它主要用于220v單相交流用戶的電能計量，其接入電路的方式主要有直接接入式和經電流互感器接入式兩種。

（1）直接接入式。

直接接入式接線，就是將被測電路導線和電能表端子盒端子直接相連。根據單相電能表端子排列方式不同，將直接接入式分為一進一出（單進單出）和二進二出（雙進雙出）接線兩種排列方式。

國產電能表一般采用一進一出（單進單出）的接線方式，采用“一進一出”接線時，式1、2孔和3、4孔分別處于同電位，對防止過電壓引起電能表燒壞有一定的作用。具體采用哪種接線方式，裝表時應仔細看廠家說明書，或電能表端子盒內接線圖。

（一進一出)

（二進二出）

（2）經互感器進入式

當電能表參數（電壓和電流量限）與所需測量電路的參數（電壓和電流數值）不相適應時，便需要經互感器接入（有時只需經電流互感器接入）。單相電表內電壓、電流端子分為共用和分開兩種接線方式。

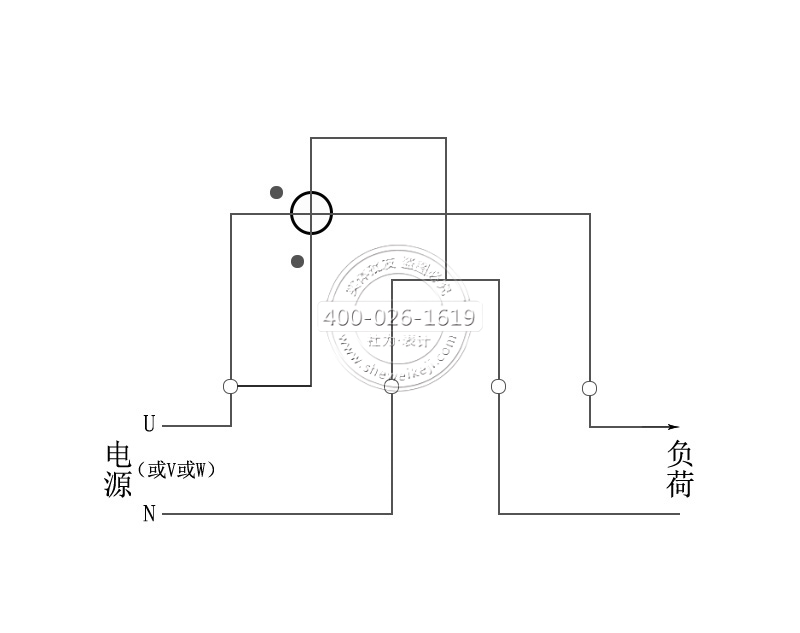

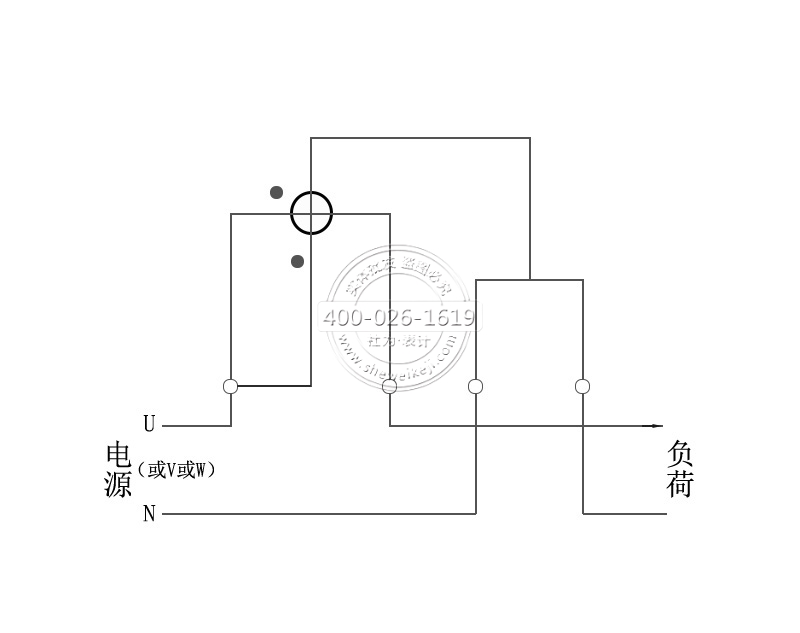

單相電能表經電流互感器接線（電壓、電流線共用）

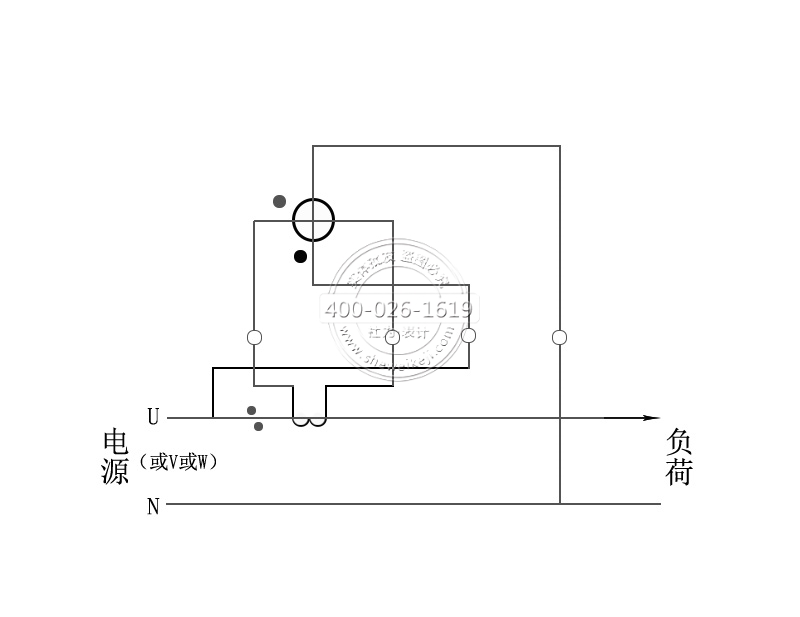

單相電能表經電流互感器接線（電壓、電流線分開）
