在介紹三相四線電表接線方法有哪些前，首先為大家介紹三相四線制供電電路是什么。

三相四線制是指三相交流供電有三根火線分別用UVW表示，一根零線用N表示。每兩根火線之間的電壓是380V稱為線電壓，任何一根火線與零線的電壓是220V稱為相電壓。

在低壓配電網中輸電線路一般采用三相四線制，在進入用戶單相輸電線路中，正常情況下中線要通過電流已構成單相線路中的電流回路。而在三相系統中，三相平衡時中性線也就是零線是無電流的，所以稱為三相四線制。在380V低壓配電中通常設N線來獲取220V詳見電壓，有些場合是通過零序電流檢測來實現三相供電平衡的監控的。

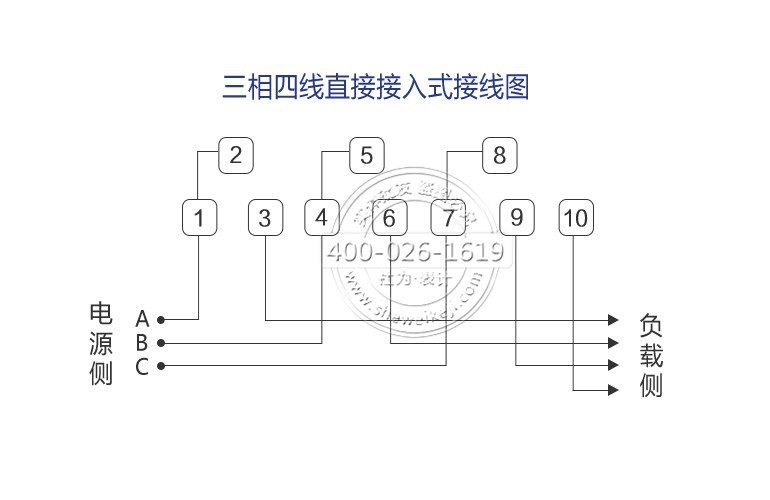

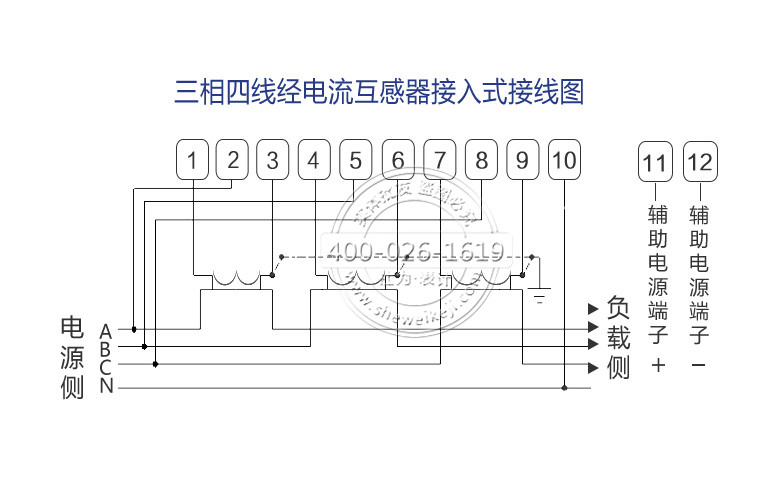

三相四線電表主要的接線方式分為直接接入式和經互感器接入式兩種接線方式，三相四線電表直接接入式接線，UVW火線分別接在ABC三相的進線端，ABC三相出線端接負載，零線接后面的接線。同樣的，經互感器接入式三相四線電表內電壓、電流端子分為公用和分開量中的方式進行接線。以下是三相四線電表接線圖，大家可以根據這些圖進行不同接線方式的學習及使用。
